Modul SFP: Menguasai aliran lalu lintas rangkaian moden

I. Pengenalan kepada Modul SFP

A. cangkuk: tulang belakang rangkaian moden

Di dalam komunikasi digital moden yang rumit, di mana data mengalir pada kelajuan cahaya, terdapat pahlawan yang tidak dikenali yang bekerja tanpa mengenal penat lelah di belakang tabir. Antaranya, yang Modul Pluggable Faktor Kecil (SFP) Menonjol sebagai komponen kritikal, secara senyap-senyap membolehkan sambungan berkelajuan tinggi yang menguasai segala-galanya dari pusat data yang luas ke pengalaman internet sehari-hari anda. Selalunya diabaikan, transceivers padat ini, pada dasarnya, tulang belakang rangkaian kontemporari.

B. Apakah modul SFP?

Modul SFP adalah transceiver optik yang padat dan panas yang digunakan untuk kedua-dua aplikasi komunikasi telekomunikasi dan data. Tujuan utamanya adalah untuk menukar isyarat elektrik ke dalam isyarat optik (dan sebaliknya) untuk memudahkan penghantaran data ke atas kabel gentian optik, atau untuk menyediakan sambungan tembaga.

1. Definisi dan tujuan : Pada terasnya, modul SFP adalah penukar antara muka gigabit kecil (GBIC) yang membolehkan peranti rangkaian seperti suis, router, dan kad antara muka rangkaian (NICs) untuk menyambung ke pelbagai kabel gentian optik atau kabel tembaga. Ia bertindak sebagai antara muka, membolehkan data bergerak melalui media fizikal yang berbeza.

2. Ciri -ciri utama :

Hot-pluggable : SFP boleh dimasukkan ke dalam atau dikeluarkan dari peranti rangkaian tanpa memancarkan sistem, meminimumkan downtime dan memudahkan penyelenggaraan.
Padat : Saiz kecil mereka membolehkan kepadatan pelabuhan tinggi pada peralatan rangkaian, menjadikannya sesuai untuk persekitaran yang terkawal ruang.
Serba boleh : SFP menyokong pelbagai standard rangkaian, kadar data, dan jarak, menjadikannya dapat disesuaikan dengan pelbagai keperluan rangkaian.

C. Sejarah dan evolusi ringkas (dari GBIC ke SFP dan seterusnya)

Modul SFP muncul sebagai pengganti kepada penukar antara muka Gigabit yang lebih besar (GBIC). Walaupun GBICS berkesan, kepadatan pelabuhan terhad saiznya yang besar pada peralatan rangkaian. Dorongan industri untuk pengurangan dan kecekapan yang lebih tinggi membawa kepada pembangunan SFP, yang menawarkan fungsi yang sama dalam jejak yang lebih kecil. Evolusi ini menandakan momen penting, yang membolehkan pengeluar rangkaian merancang peranti yang lebih padat dan berkuasa. Kejayaan SFP membuka jalan untuk transceivers yang lebih cepat dan lebih maju seperti SFP, QSFP, dan OSFP, masing -masing menolak sempadan kelajuan penghantaran data.

D. Kepentingan dalam infrastruktur rangkaian hari ini

Dalam era yang ditakrifkan oleh penggunaan data besar -besaran dan permintaan untuk komunikasi serta -merta, kepentingan modul SFP tidak dapat diabaikan. Mereka adalah asas untuk:

Skalabiliti : Membolehkan rangkaian untuk dengan mudah mengembangkan dan menyesuaikan diri dengan permintaan data yang semakin meningkat dengan hanya menukar modul.
Fleksibiliti : Membenarkan peranti rangkaian tunggal untuk menyokong pelbagai jenis sambungan (mis., Serat jarak pendek, serat jarak jauh, atau tembaga) dengan menukar SFP.
Kebolehpercayaan : Menyediakan pautan yang mantap dan tinggi yang penting untuk aplikasi kritikal di pusat data, rangkaian perusahaan, dan telekomunikasi.

Tanpa komponen kecil, namun berkuasa, rangkaian berkelajuan tinggi, fleksibel, dan cekap yang kita bergantung pada setiap hari tidak mungkin.

Ii. Memahami asas modul SFP

A. Anatomi modul SFP

Modul SFP, walaupun saiznya yang kecil, adalah sekeping kejuruteraan yang canggih yang terdiri daripada beberapa komponen penting yang berfungsi bersama untuk memudahkan penghantaran data.

1. Komponen transceiver (pemancar, penerima) : Jantung modul SFP terletak pada komponen transceivernya. Di satu pihak, ada pemancar (TX) yang menukarkan isyarat data elektrik ke dalam denyutan cahaya optik menggunakan diod laser (untuk optik gentian) atau isyarat elektrik untuk tembaga. Di sisi lain, a penerima (Rx) mengesan denyutan cahaya optik yang masuk atau isyarat elektrik dan mengubahnya kembali ke isyarat data elektrik yang dapat difahami oleh peranti rangkaian. Fungsi dua ini adalah mengapa mereka sering disebut sebagai "transceiver."

2. Antara muka elektrik : Ini adalah sebahagian daripada modul SFP yang dipasang terus ke dalam peranti rangkaian tuan rumah (mis., Port suis). Ia terdiri daripada satu siri pin yang menubuhkan sambungan elektrik, yang membolehkan SFP menerima isyarat data dan pertukaran data dengan litar peranti. Antara muka ini mematuhi piawaian tertentu untuk memastikan interoperabilitas.

3. Antara muka optik (penyambung LC) : Untuk SFP serat optik, antara muka optik adalah di mana kabel gentian optik menghubungkan. Jenis penyambung yang paling biasa digunakan untuk modul SFP adalah LC (penyambung Lucent) . Penyambung LC adalah penyambung faktor-bentuk kecil yang dikenali untuk keupayaan kepadatan tinggi dan prestasi yang boleh dipercayai, menjadikannya sesuai untuk reka bentuk padat modul SFP. Mereka biasanya mempunyai mekanisme penyebaran untuk memastikan sambungan yang selamat.

4. Pemantauan Diagnostik Digital (DDM) / Pemantauan Optik Digital (DOM) : Banyak modul SFP moden dilengkapi dengan keupayaan DDM atau DOM. Ciri ini membolehkan pentadbir rangkaian memantau parameter masa nyata SFP, seperti kuasa output optik, kuasa input optik, suhu, arus bias laser, dan voltan bekalan transceiver. DDM/DOM tidak ternilai untuk pengurusan rangkaian, membolehkan penyelesaian masalah proaktif, pemantauan prestasi, dan penyelenggaraan ramalan, dengan itu meningkatkan kebolehpercayaan rangkaian.

B. Bagaimana modul SFP berfungsi

Prinsip operasi modul SFP berkisar mengenai penukaran dan penghantaran isyarat yang cekap.

1. Penukaran Isyarat (Elektrik ke Optik dan sebaliknya) : Apabila data perlu dihantar dari peranti rangkaian melalui kabel gentian optik, isyarat data elektrik dari peranti dimasukkan ke dalam pemancar SFP. Pemancar menukarkan isyarat elektrik ini ke dalam denyutan cahaya (menggunakan laser VCSEL atau DFB untuk SFP serat, atau isyarat elektrik tertentu untuk SFP tembaga). Pulsa cahaya ini kemudian bergerak melalui kabel gentian optik. Pada akhir penerimaan, satu lagi penerima modul SFP mengesan denyutan cahaya ini dan menukarkannya kembali ke isyarat elektrik, yang kemudiannya diserahkan kepada peranti rangkaian yang disambungkan.

2. Peranan dalam penghantaran data melalui kabel gentian optik : SFP adalah perantara penting dalam rangkaian gentian optik. Mereka membolehkan penghantaran data berkelajuan tinggi, jarak jauh yang mustahil dengan kabel tembaga tradisional melebihi panjang tertentu. Dengan menukar isyarat elektrik ke cahaya, mereka mengatasi batasan rintangan elektrik dan gangguan elektromagnet, yang membolehkan aliran data yang mantap dan cepat merentasi jarak yang luas di dalam pusat data, di antara bangunan, atau di seluruh bandar.

C. Kelebihan utama modul SFP

Penggunaan modul SFP yang meluas sebahagian besarnya disebabkan oleh kelebihan penting yang mereka tawarkan dalam reka bentuk dan operasi rangkaian.

1. Fleksibiliti dan skalabiliti : SFP menyediakan fleksibiliti yang tiada tandingannya. Satu suis rangkaian tunggal boleh menyokong pelbagai jenis sambungan (mis., Serat multimode jarak pendek, serat satu mod jarak jauh, atau etnet tembaga) dengan hanya mengisi port SFPnya dengan modul yang sesuai. Modulariti ini membolehkan rangkaian untuk skala dengan mudah, menyesuaikan diri dengan perubahan keperluan tanpa perlu menggantikan keseluruhan peranti rangkaian.

2. Keberkesanan kos : Dengan membenarkan pentadbir rangkaian hanya membeli transceiver khusus yang diperlukan untuk aplikasi semasa, SFP mengurangkan kos perkakasan awal. Selain itu, sifat panas dan keupayaan DDM mereka memudahkan penyelenggaraan dan penyelesaian masalah, yang membawa kepada perbelanjaan operasi yang lebih rendah dari masa ke masa.

3. Sifat Hot-swappable : Seperti yang disebutkan, SFP boleh dimasukkan atau dikeluarkan semasa peranti rangkaian beroperasi. Ciri "panas-swappable" ini meminimumkan downtime rangkaian semasa peningkatan, penggantian, atau penyelesaian masalah, memastikan ketersediaan perkhidmatan yang berterusan.

4. Standardisasi (MSA - Perjanjian Multi -Source) : Reka bentuk dan fungsi modul SFP ditadbir oleh perjanjian pelbagai sumber (MSA). Perjanjian seluruh industri ini memastikan bahawa SFP dari pengeluar yang berbeza adalah saling beroperasi, menghalang penguncian vendor dan memupuk pasaran yang kompetitif. Standardisasi ini merupakan manfaat utama, menyediakan pengguna dengan pelbagai pilihan dan memastikan keserasian merentasi pelbagai peralatan rangkaian.

Iii. Jenis modul SFP

Fleksibiliti modul SFP sebahagian besarnya dikaitkan dengan pelbagai jenis yang tersedia, masing -masing direka untuk memenuhi keperluan rangkaian tertentu mengenai kadar data, jarak penghantaran, dan jenis serat. Memahami kategori ini adalah penting untuk memilih SFP yang sesuai untuk sebarang permohonan yang diberikan.

A. pengkategorian mengikut kadar data

Modul SFP terutamanya dikategorikan oleh kadar data maksimum yang mereka dapat menyokong. Ini menentukan kesesuaian mereka untuk piawaian Ethernet yang berbeza.

Kategori	Kadar data	Penerangan	Jenis biasa	Jenis serat/kabel	Jarak biasa
100Base (Fast Ethernet)	100 Mbps	Direka untuk aplikasi Fast Ethernet, yang digunakan dalam sistem warisan atau aplikasi perindustrian tertentu.	100Base-Fx, 100Base-Lx	Serat pelbagai mod atau satu mod	Sehingga 2 km (FX), sehingga 10 km (LX)
1000Base (Gigabit Ethernet)	1 Gbps	Jenis yang paling biasa, digunakan secara meluas dalam rangkaian perusahaan dan pusat data.	1000BASE-SX	Serat Multi-Mode (MMF)	Sehingga 550 meter
			1000Base-lx/lh	Serat satu mod (SMF)	Sehingga 10 km
			1000Base-ZX	Serat satu mod (SMF)	Sehingga 70-80 km
			1000Base-T	Tembaga (RJ45)	Sehingga 100 meter

B. pengkategorian mengikut panjang gelombang/jarak

Di luar kadar data, SFP juga diklasifikasikan oleh panjang gelombang cahaya yang mereka gunakan dan jarak maksimum yang dapat mereka tutupi.

Kategori	Panjang gelombang/kaedah	Penerangan	Penggunaan biasa
Jangka pendek (SR)	850 nm	Direka untuk jarak yang lebih pendek berbanding serat multi-mod.	Intra-bangunan, pautan pusat data
Long-heage (LR)	1310 nm	Direka untuk jarak yang lebih jauh ke atas serat satu mod.	Inter-bangunan, rangkaian kampus
Lanjutan-Lanjutan (ER)	1550 nm	Menawarkan jarak yang lebih jauh ke atas serat satu mod.	Rangkaian Kawasan Metropolitan (MANS), Sambungan Enterprise Haul Long

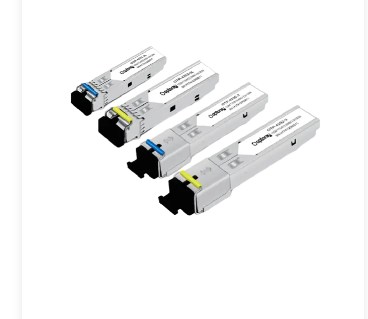

SFPS bi-arah (BIDI)	Dua panjang gelombang yang berbeza (mis., 1310/1490 nm)	Menghantar dan menerima data ke atas satu helai kabel gentian optik.	Aplikasi Serat ke Rumah (FTTH)
CWDM SFPS (Multiplexing Bahagian Panjang Kasar)	Panjang gelombang jarak jauh (mis., 1270-1610 nm)	Membolehkan pelbagai saluran data melalui satu helai serat tunggal menggunakan panjang gelombang yang berbeza. Kos efektif untuk jarak sederhana.	Metro Ethernet, Rangkaian Enterprise
DWDM SFPS (Multiplexing Bahagian Gelombang Panjang Dense)	Panjang gelombang jarak jauh (mis., C-band 1530-1565 nm)	Membolehkan jumlah saluran yang lebih tinggi dan jalur lebar yang lebih besar berbanding serat tunggal.	Long-haul, rangkaian berkapasiti tinggi

C. Modul SFP khusus

Sebagai tambahan kepada aplikasi Ethernet standard, SFP juga disesuaikan untuk protokol rangkaian lain.

1. SFP Saluran Serat : Modul -modul ini direka khusus untuk rangkaian saluran serat, yang biasanya digunakan dalam rangkaian kawasan penyimpanan (SANS). Mereka menyokong pelbagai kelajuan saluran serat (mis., 1g, 2g, 4g, 8g) dan penting untuk pemindahan data berkelajuan tinggi antara pelayan dan peranti penyimpanan.

2. SONET/SDH SFPS : Rangkaian optik segerak (SONET) dan hierarki digital segerak (SDH) adalah protokol piawai untuk menghantar maklumat digital melalui serat optik. SFP disediakan untuk menyokong pelbagai kadar SONET/SDH (mis., OC-3, OC-12, OC-48), membolehkan penggunaannya dalam rangkaian telekomunikasi untuk penghantaran suara dan data.

Iv. SFP vs SFP vs QSFP vs OSFP

Memandangkan permintaan rangkaian terus meningkat, evolusi transceiver optik telah membawa kepada keluarga modul, masing -masing direka untuk menyokong kadar data yang lebih tinggi. Walaupun modul SFP meletakkan asas untuk transceiver yang padat, panas-pluggable, lelaran seterusnya telah muncul untuk memenuhi permintaan yang tidak dapat dipuaskan untuk jalur lebar. Memahami perbezaan antara faktor bentuk ini adalah penting untuk mereka bentuk dan menaik taraf rangkaian prestasi tinggi.

Jenis Modul	Nama penuh	Kadar data biasa	Ciri -ciri utama	Aplikasi biasa
SFP	Pluggable faktor bentuk kecil	1 Gbps	Padat, panas-pluggable, pendahulu kepada SFP.	Gigabit Ethernet, saluran serat 1G, menghubungkan suis/router/pelayan.
SFP	Pluggable faktor bentuk kecil yang dipertingkatkan	10 Gbps	Saiz fizikal yang serupa dengan SFP, kelajuan yang lebih tinggi, menggerakkan beberapa penyaman isyarat untuk menjadi tuan rumah.	10 Gigabit Ethernet, pautan suis pelayan-ke-tor, pautan antara suis di pusat data.
QSFP	Quad Pluggable Faktor Kecil Plus	40 Gbps	Menghantar lorong 4 x 10 Gbps, ketumpatan yang lebih tinggi daripada 4x SFP.	40 Gigabit Ethernet, Infiniband, Uplinks Jalur Tinggi.
QSFP28	Quad Form-factor Pluggable 28	100 Gbps	Menghantar lorong 4 x 25 Gbps.	100 Gigabit Ethernet, Pusat Data Interconnects, Pautan Rangkaian Teras.
QSFP56	Quad form-factor pluggable 56	200 Gbps	Menghantar lorong 4 x 50 Gbps PAM4.	200 Gigabit Ethernet, rangkaian pusat data gen seterusnya.
QSFP-DD	Quad Kecil Faktor-Faktor Pluggable Dentur	200/400/800 Gbps	Dua lagi lorong elektrik hingga 8, faktor bentuk yang sama dengan QSFP.	Pusat data berkepadatan ultra tinggi, rangkaian awan.
OSFP	Pluggable faktor bentuk kecil oktal	400/800 Gbps	Menyokong 8 lorong elektrik, sedikit lebih besar daripada QSFP-DD untuk pengurusan terma yang lebih baik.	Cutting 400g dan penyebaran 800g masa depan, pusat data hiperscale.

E. Bila Menggunakan Yang: Senario Aplikasi dan Keperluan Rangkaian

Pilihan antara SFP, SFP, QSFP, dan OSFP bergantung sepenuhnya pada keperluan rangkaian tertentu:

SFP (1 Gbps) : Ideal untuk sambungan Ethernet Gigabit tradisional, peralatan rangkaian yang lebih lama, dan senario di mana jalur lebar 1 Gbps mencukupi, seperti rangkaian pejabat asas atau peranti kelebihan yang menyambung.
SFP (10 Gbps) : Standard untuk 10 Gigabit Ethernet. Penting untuk menghubungkan pelayan ke suis atas (TOR), pautan antara suis dalam pusat data, dan rangkaian tulang belakang perusahaan di mana 10 Gbps adalah keperluan kelajuan semasa.
QSFP (40/100/200/400 Gbps) :
- QSFP (40 Gbps) : Digunakan untuk mengagregatkan pautan 10G, sambungan suis-ke-suis, dan uplink jalur lebar tinggi di pusat data.
- QSFP28 (100 Gbps) : Pusat kerja untuk interkoneksi pusat data 100g, pautan rangkaian teras, dan sambungan pelayan berkepadatan tinggi.
- QSFP56/QSFP-DD (200/400/800 Gbps) : Penting untuk pusat data hiperscale, penyedia awan, dan aplikasi jalur lebar yang sangat tinggi di mana ketumpatan pelabuhan maksimum dan jalur lebar adalah yang paling utama.
OSFP (400/800 Gbps) : Juga digunakan untuk penyebaran 400g dan 800g masa depan, terutamanya di mana pengurusan haba dan proofing masa depan adalah pertimbangan utama, sering di pusat data berskala besar dan rangkaian penyedia perkhidmatan.

Ringkasnya, apabila kelajuan rangkaian terus mempercepatkan, setiap faktor bentuk transceiver memainkan peranan penting pada lapisan yang berlainan dalam infrastruktur rangkaian, memastikan tuntutan jalur lebar dipenuhi dengan cekap dan kos efektif.

V. Aplikasi modul SFP

Penggunaan yang meluas dan evolusi berterusan modul SFP berpunca daripada peranan kritikal mereka di pelbagai persekitaran rangkaian. Fleksibiliti mereka, digabungkan dengan keupayaan mereka untuk menyokong pelbagai kelajuan dan jarak, menjadikan mereka komponen yang sangat diperlukan dalam hampir setiap aspek infrastruktur digital moden.

A. pusat data

Pusat data mungkin merupakan benefisiari teknologi SFP yang paling menonjol. Dalam ketumpatan tinggi ini, persekitaran jalur lebar tinggi, SFP adalah penting untuk:

Sambungan pelayan : Menghubungkan pelayan individu ke suis atas (TOR), membolehkan pemindahan data berkelajuan tinggi untuk mesin maya, aplikasi, dan penyimpanan.
Pautan Antara Switch (ISL) : Menyediakan sambungan jalur lebar tinggi antara lapisan suis yang berlainan (mis., Akses kepada pengagregatan, pengagregatan ke teras) dalam pusat data, memastikan aliran data cepat merentasi kain rangkaian.
Pusat Data Interconnect (DCI) : Untuk menghubungkan pusat data yang dipisahkan secara geografi, sering menggunakan SFP yang panjang (seperti 1000Base-Lx/LH atau ZX) atau modul QSFP berkelajuan tinggi untuk menjembatani jarak di atas serat satu mod.
Rangkaian Kawasan Penyimpanan (SANS) : SFP Saluran Serat digunakan secara khusus dalam SANS untuk menyambungkan pelayan ke tatasusunan penyimpanan, memudahkan akses data peringkat tinggi berkelajuan tinggi untuk aplikasi kritikal.

B. Rangkaian Enterprise (LAN/WAN)

Modul SFP adalah asas kepada reka bentuk dan operasi rangkaian kawasan tempatan (LAN) dan rangkaian kawasan yang luas (WANS), dari perniagaan kecil ke syarikat besar.

Tulang belakang kampus : Menghubungkan bangunan atau jabatan yang berlainan dalam rangkaian kampus yang besar, sering menggunakan SFP serat tunggal untuk jarak yang lebih jauh.
Lapisan pengedaran dan akses : Menyediakan uplink berkelajuan tinggi dari suis lapisan akses (menghubungkan peranti pengguna akhir) ke suis lapisan pengedaran, memastikan prestasi rangkaian untuk sejumlah besar pengguna.
Backhaul titik wayarles : Dalam penyebaran yang lebih besar, SFP boleh digunakan untuk menyambungkan titik akses wayarles berkapasiti tinggi ke infrastruktur rangkaian berwayar.
Menghubungkan peralatan warisan : SFP 1000BASE-T membolehkan suis serat optik moden untuk menyambung ke peranti atau segmen berasaskan tembaga yang lebih lama dari rangkaian.

C. Telekomunikasi (FTTH, Metro Ethernet)

Industri telekomunikasi sangat bergantung pada modul SFP untuk menyampaikan perkhidmatan berkelajuan tinggi ke rumah dan perniagaan.

Serat ke rumah (ftth) : BIDI SFP biasanya digunakan dalam rangkaian optik pasif (PONs) untuk penyebaran FTTH, yang membolehkan komunikasi dua hala ke atas satu helai serat tunggal, yang mengurangkan kos penggunaan serat.
Metro Ethernet : SFP, termasuk varian CWDM dan DWDM, adalah penting untuk rangkaian kawasan metropolitan (MANS), yang membolehkan penyedia perkhidmatan untuk menyampaikan perkhidmatan Ethernet jalur lebar di seluruh kawasan bandar dan pinggir bandar. Mereka membolehkan penggunaan infrastruktur serat yang cekap dengan multiplexing pelbagai perkhidmatan ke serat tunggal.
Backhaul mudah alih : Menyambungkan stesen asas sel ke rangkaian teras, memastikan pemindahan data berkelajuan tinggi untuk komunikasi mudah alih.

D. Rangkaian Kawasan Penyimpanan (SAN)

Seperti yang disebutkan secara ringkas, SAN adalah kawasan aplikasi kritikal untuk modul SFP khusus.

Sambungan Saluran Serat : SFP Saluran Serat (mis., 1g, 2g, 4g, 8g, 16g saluran serat) direka khusus untuk protokol saluran serat, yang dioptimumkan untuk pemindahan data kelajuan tinggi, rendah latensi antara pelayan dan peranti storan bersama. Modul-modul ini adalah penting untuk memastikan prestasi dan kebolehpercayaan sistem penyimpanan misi-kritikal.

E. Industrial Ethernet

Di luar persekitaran IT tradisional, modul SFP semakin ditemui dalam tetapan perindustrian, di mana rangkaian yang kukuh dan boleh dipercayai adalah penting untuk sistem automasi dan kawalan.

Sistem Kawalan Perindustrian : Menyambungkan PLC (pengawal logik yang boleh diprogramkan), sensor, dan penggerak dalam loji pembuatan, kilang pintar, dan grid tenaga.
Persekitaran yang keras : SFP gred industri direka untuk menahan suhu, getaran, dan gangguan elektromagnetik yang melampau, memastikan operasi rangkaian yang stabil dalam keadaan perindustrian yang mencabar.
Sambungan jarak jauh : Menyediakan komunikasi yang boleh dipercayai dalam jarak jauh di dalam kompleks perindustrian yang besar di mana kabel tembaga tidak praktikal atau terdedah kepada gangguan.

Pada dasarnya, dari teras Internet ke lantai kilang, modul SFP adalah wira unsung yang menyediakan antara muka optik dan elektrik yang diperlukan, yang membolehkan aliran data yang lancar dan berkelajuan tinggi yang menyokong dunia yang saling berkaitan.

Vi. Memilih modul SFP yang betul

Memilih modul SFP yang sesuai adalah keputusan kritikal yang secara langsung memberi kesan kepada prestasi rangkaian, kebolehpercayaan, dan keberkesanan kos. Dengan pelbagai jenis SFP yang tersedia, membuat pilihan yang tepat memerlukan pertimbangan yang teliti terhadap beberapa faktor utama.

A. Pertimbangan Keserasian (Lock-in vendor, SFP pihak ketiga)

Salah satu aspek yang paling penting apabila memilih modul SFP adalah keserasian.

Vendor Lock-in : Banyak pengeluar peralatan rangkaian (mis., Cisco, Juniper, HP) melaksanakan pengekodan proprietari dalam transceiver mereka, yang bermaksud peranti mereka boleh mengeluarkan amaran atau menolak untuk beroperasi dengan SFP dari vendor lain. Amalan ini, yang dikenali sebagai penguncian vendor, boleh mengehadkan pilihan anda dan meningkatkan kos.
SFP pihak ketiga : Pengeluar SFP pihak ketiga yang berkualiti tinggi menghasilkan modul yang mematuhi sepenuhnya piawaian MSA (Multi-Source Greets) dan dikodkan untuk bersesuaian dengan jenama peralatan rangkaian utama. Ini boleh menawarkan penjimatan kos yang ketara tanpa menjejaskan prestasi, dengan syarat mereka diperoleh daripada pembekal yang bereputasi. Sentiasa sahkan keserasian SFP pihak ketiga dengan model peranti rangkaian khusus anda sebelum pembelian.

B. Keperluan Rangkaian (Kadar Data, Jarak, Jenis Serat)

Keperluan teknikal asas rangkaian anda menentukan jenis SFP yang diperlukan.

Kadar data : Tentukan jalur lebar yang diperlukan untuk pautan anda. Adakah anda memerlukan 1 Gbps (SFP), 10 Gbps (SFP), 40 Gbps (QSFP), 100 Gbps (QSFP28), atau kelajuan yang lebih tinggi (QSFP-DD, OSFP)? Ini adalah penapis utama untuk pilihan anda.
Jarak : Sejauh mana kedua -dua peranti yang disambungkan?
- Untuk jarak pendek (mis., Dalam rak atau satu bilik), SFP tembaga (1000BASE-T) atau SFP serat jangka pendek (1000Base-SX) mungkin mencukupi.
- Untuk jarak sederhana (mis., Di dalam bangunan atau kampus), SFP serat jangka panjang (1000Base-LX/LH) adalah perkara biasa.
- Untuk jarak yang dilanjutkan (mis., Di antara bangunan, di seluruh bandar), SFP yang dilanjutkan (1000BASE-ZX) atau SFP DWDM mungkin diperlukan.
Jenis serat :
- Serat Multi-Mode (MMF) : Digunakan untuk jarak yang lebih pendek, biasanya dengan SX SFPS. Pastikan SFP sepadan dengan saiz teras dan jalur lebar modal kabel MMF anda (mis., OM1, OM2, OM3, OM4, OM5).
- Serat satu mod (SMF) : Digunakan untuk jarak yang lebih jauh, biasanya dengan LX/LH, ZX, BIDI, CWDM, atau DWDM SFPS.

C. Faktor Alam Sekitar (Suhu, Gred Perindustrian)

Pertimbangkan persekitaran operasi di mana modul SFP akan digunakan.

Julat suhu : SFP standard beroperasi dalam julat suhu komersial (0 ° C hingga 70 ° C). Walau bagaimanapun, untuk penyebaran di ruang tanpa syarat, kandang luar, atau tetapan perindustrian, anda mungkin memerlukan SFP gred industri (sering dinilai untuk -40 ° C hingga 85 ° C) untuk memastikan operasi yang boleh dipercayai di bawah turun naik suhu yang melampau.
Kelembapan dan getaran : Walaupun kurang biasa, beberapa SFP khusus direka untuk menahan tahap kelembapan atau getaran yang lebih tinggi, yang mungkin kritikal dalam aplikasi perindustrian atau luaran tertentu.

D. Kos vs prestasi

Kos dan prestasi mengimbangi selalu menjadi pertimbangan.

Keperluan prestasi : Jangan berkompromi dengan prestasi jika aplikasi anda menuntut jalur lebar yang tinggi dan latensi rendah. Di bawah khusus SFP boleh membawa kepada kesesakan rangkaian dan pengalaman pengguna yang lemah.
Kekangan belanjawan : Walaupun SFP OEM tulen boleh mahal, pilihan pihak ketiga yang bereputasi sering memberikan alternatif yang kos efektif tanpa mengorbankan kualiti atau prestasi. Menilai jumlah kos pemilikan, termasuk peningkatan dan penyelenggaraan masa depan yang berpotensi.

E. Kepentingan DDM/DOM untuk Pemantauan

Pemantauan Diagnostik Digital (DDM) atau Pemantauan Optik Digital (DOM) adalah ciri penting yang harus diprioritaskan apabila memilih SFP, terutama untuk pautan kritikal.

Pemantauan masa nyata : DDM/DOM membolehkan pentadbir rangkaian memantau parameter utama seperti kuasa penghantaran optik, kuasa menerima optik, arus bias laser, suhu, dan voltan bekalan dalam masa nyata.
Penyelesaian masalah proaktif : Data ini tidak ternilai untuk mengenal pasti isu -isu yang berpotensi sebelum menyebabkan gangguan rangkaian (mis., Mengurangkan kuasa optik yang menunjukkan penyambung kotor atau modul gagal).
Penyelenggaraan ramalan : Dengan mengesan trend dalam prestasi SFP, pentadbir boleh menjadualkan penyelenggaraan secara proaktif, mencegah downtime yang tidak dijangka.
Analisis belanjawan pautan : Data DDM membantu dalam mengesahkan bajet pautan optik dan memastikan kekuatan isyarat berada dalam had yang boleh diterima untuk komunikasi yang boleh dipercayai.

Dengan berhati -hati menilai faktor -faktor ini, profesional rangkaian boleh memilih modul SFP yang paling sesuai yang memenuhi keperluan teknikal khusus mereka, kekangan belanjawan, dan tuntutan operasi, memastikan infrastruktur rangkaian yang mantap dan cekap.

VII. Pemasangan dan penyelenggaraan

Pemasangan yang betul dan penyelenggaraan yang rajin adalah penting untuk memaksimumkan jangka hayat dan memastikan prestasi modul SFP yang boleh dipercayai dalam infrastruktur rangkaian anda. Walaupun SFP direka untuk memudahkan penggunaan, mematuhi amalan terbaik dapat menghalang isu -isu biasa dan memperluaskan kecekapan operasi mereka.

A. Amalan terbaik untuk pemasangan

Memasang modul SFP pada umumnya mudah kerana reka bentuk panasnya panas, tetapi beberapa amalan utama harus selalu diikuti:

Mengendalikan dengan berhati -hati : Modul SFP, terutamanya antara muka optik mereka, adalah komponen sensitif. Sentiasa mengendalikannya dengan selongsong logam mereka dan elakkan menyentuh port optik atau pin elektrik.
Kebersihan adalah yang paling penting : Sebelum memasukkan SFP atau menyambungkan kabel gentian optik, pastikan kedua-dua port optik SFP dan penyambung serat akhir adalah bersih. Malah zarah debu mikroskopik dapat merendahkan prestasi optik dengan ketara. Gunakan alat pembersih gentian optik khusus (mis., Tisu bebas lint dan cecair pembersihan, atau pembersih satu klik).
Orientasi yang betul : Kebanyakan SFP mempunyai orientasi khusus untuk dimasukkan. Pastikan modul diselaraskan dengan betul dengan port pada peranti rangkaian. Ia harus meluncur dengan lancar dengan dorongan lembut sehingga ia mengklik ke tempatnya. Jangan sekali -kali memaksa SFP ke pelabuhan.
Selamatkan selak : Sebaik sahaja dimasukkan, pastikan mekanisme pengetatan SFP (jika ada) betul -betul terlibat untuk mengamankannya di pelabuhan. Untuk SFP serat optik, sambungkan penyambung serat LC sehingga mereka klik dengan selamat ke dalam port optik modul.
Padankan transceiver dan jenis serat : Sentiasa sahkan bahawa modul SFP (mis., Multi-mod atau mod tunggal) sepadan dengan jenis kabel gentian optik yang digunakan. Komponen yang tidak sepadan akan membawa kepada kegagalan pautan.
Perlindungan ESD : Sentiasa gunakan langkah berjaga-jaga anti-statik (mis., Tali pergelangan tangan ESD) apabila mengendalikan SFP untuk mengelakkan kerosakan daripada pelepasan elektrostatik.

B. Menyelesaikan masalah masalah SFP biasa

Walaupun pemasangan yang betul, isu kadang -kadang boleh timbul. Berikut adalah masalah yang berkaitan dengan SFP dan langkah penyelesaian masalah awal:

1. Pautan ke bawah : Ini adalah isu yang paling biasa, menunjukkan tiada sambungan aktif.

Periksa sambungan fizikal : Pastikan kedua -dua hujung kabel serat atau tembaga disambungkan dengan selamat ke SFP dan bahawa SFP sepenuhnya duduk di pelabuhan masing -masing.
Sahkan keserasian SFP : Sahkan bahawa kedua -dua SFP bersesuaian antara satu sama lain (mis., Kelajuan yang sama, panjang gelombang, dan jenis serat) dan dengan peranti rangkaian yang dipasang.
Periksa serat/kabel : Periksa sebarang kerosakan yang kelihatan pada kabel gentian optik (kinks, luka) atau kabel tembaga.
Penyambung bersih : Feset serat kotor adalah penyebab utama masalah pautan. Bersihkan kedua -dua port optik SFP dan penyambung serat.
Komponen Swap : Jika boleh, cuba menukar SFP dengan yang baik yang diketahui, atau cuba SFP dalam port yang berbeza pada suis. Juga, cuba kabel serat yang berbeza.
Semak data DDM/DOM : Jika ada, gunakan DDM/DOM untuk memeriksa penghantaran optik dan menerima tahap kuasa. Kuasa menerima rendah sering menunjukkan penyambung kotor, serat yang rosak, atau masalah dengan menghantar SFP.
Konfigurasi pelabuhan : Pastikan port suis diaktifkan dan dikonfigurasi dengan betul (mis., Kelajuan, tetapan dupleks).

2. Kesalahan CRC (kesilapan pemeriksaan redundansi kitaran) : Ini menunjukkan paket data yang rosak, sering disebabkan oleh isu integriti isyarat.

Penyambung kotor : Sebab utama. Bersihkan semua sambungan optik dengan teliti.
Serat yang rosak : Serat yang rosak atau berkualiti rendah dapat memperkenalkan kesilapan. Menguji atau menggantikan serat.
Isu jarak/pelemahan : Pautan mungkin terlalu panjang untuk jenis SFP, atau mungkin terdapat kehilangan isyarat yang berlebihan (pelemahan) dalam serat. Semak belanjawan pautan dan nilai DDM.
SFP yang rosak : SFP itu sendiri mungkin cacat. Cuba menukarnya.

3. Masalah kuasa : Modul SFP tidak diiktiraf atau menunjukkan kuasa yang rendah.

Kekuatan yang tidak mencukupi dari tuan rumah : Pastikan port peranti rangkaian membekalkan kuasa yang mencukupi.
SFP yang rosak : SFP itu sendiri mungkin menarik terlalu banyak kuasa atau cacat.
Terlalu panas : Jika SFP terlalu panas, ia mungkin mengurangkan output kuasa atau ditutup. Pastikan aliran udara yang betul di sekitar peranti rangkaian.

C. Pembersihan dan penjagaan antara muka optik

Antaramuka optik SFP dan penyambung serat sangat sensitif terhadap pencemaran. Zarah habuk tunggal boleh menyekat atau menyebarkan cahaya, yang membawa kepada kehilangan isyarat yang signifikan dan kemerosotan prestasi.

Sentiasa bersih sebelum menyambung : Jadikan amalan standard untuk membersihkan serat akhir dan port SFP setiap kali anda menyambungkannya.
Gunakan alat pembersih yang betul : Melabur dalam tisu pembersihan optik gentian yang berkualiti tinggi, cecair pembersihan (mis., Isopropil alkohol khusus untuk optik serat), atau pembersih serat satu klik khusus.
Jangan sekali -kali menggunakan udara termampat : Udara termampat boleh mendorong bahan cemar lagi ke dalam port penyambung atau SFP.
Simpan topi habuk : Apabila tidak digunakan, sentiasa simpan topi debu pelindung pada kedua -dua modul SFP dan kabel gentian optik untuk mencegah pencemaran.

D. Pertimbangan Keselamatan (Keselamatan Laser)

Modul SFP menggunakan laser untuk penghantaran optik, yang boleh menimbulkan risiko keselamatan jika ditangani dengan tidak betul.

Sinaran laser yang tidak kelihatan : Cahaya yang dipancarkan oleh transceivers serat optik sering tidak dapat dilihat oleh mata manusia, menjadikannya sangat berbahaya.
Jangan sekali -kali melihat terus ke pelabuhan optik : Jangan sekali -kali melihat terus ke port optik SFP aktif atau akhir kabel gentian optik yang disambungkan. Melakukannya boleh menyebabkan kerosakan mata yang teruk dan kekal.
Ikuti label keselamatan : Sentiasa mematuhi amaran dan label keselamatan laser pada modul SFP dan peralatan rangkaian.
Gunakan peralatan yang betul : Apabila menguji atau menyelesaikan masalah, gunakan meter kuasa optik atau peralatan lain yang sesuai yang direka untuk ujian gentian optik, bukannya pemeriksaan visual langsung.

Dengan mengikuti garis panduan pemasangan dan pemahaman langkah penyelesaian masalah biasa, pentadbir rangkaian dapat memastikan panjang umur dan prestasi puncak modul SFP mereka, menyumbang kepada rangkaian yang stabil dan cekap.

Viii. Trend masa depan dalam teknologi SFP

Dunia rangkaian berada dalam keadaan evolusi kekal, didorong oleh permintaan tanpa henti untuk jalur lebar yang lebih tinggi, latensi yang lebih rendah, dan kecekapan yang lebih tinggi. Teknologi SFP, yang berada di barisan hadapan sambungan optik, terus menyesuaikan diri dengan tuntutan ini. Beberapa trend utama membentuk masa depan modul SFP dan rakan -rakan mereka yang lebih maju.

A. Kelajuan yang lebih tinggi (mis., SFP-DD)

Trend yang paling menonjol adalah dorongan berterusan untuk kadar data yang lebih tinggi. Sebagai 100 Gbps dan 400 Gbps rangkaian menjadi lebih biasa, industri sudah melihat ke arah kelajuan generasi akan datang.

800 Gbps dan seterusnya : Modul seperti QSFP-DD (ketumpatan ganda pluggable faktor kecil quad) dan OSFP (pluggable faktor bentuk kecil oktal) memimpin caj untuk 400 Gbps dan secara aktif sedang dibangunkan untuk 800 Gbps dan juga 1.6 Tbps. Kemajuan ini dicapai dengan meningkatkan jumlah lorong elektrik dan menggunakan skim modulasi yang lebih kompleks (seperti PAM4).
SFP-DD (ketumpatan ganda pluggable faktor kecil) : Ini adalah faktor bentuk yang baru muncul yang bertujuan untuk membawa kepadatan dan kelajuan yang lebih tinggi (mis., 50 Gbps, 100 Gbps) kepada faktor bentuk SFP tradisional dengan menggandakan jumlah lorong elektrik. Ini membolehkan jalur lebar yang lebih besar dalam jejak SFP yang biasa, menawarkan laluan peningkatan yang menarik untuk infrastruktur berasaskan SFP yang sedia ada.

B. Integrasi dengan ciri canggih

Modul SFP masa depan bukan hanya mengenai kelajuan; Mereka juga menggabungkan lebih banyak kecerdasan dan fungsi maju.

DDM/DOM yang dipertingkatkan : Walaupun DDM/DOM sudah biasa, mengharapkan diagnostik masa nyata yang lebih canggih, analisis ramalan, dan juga keupayaan penyembuhan diri untuk diintegrasikan ke dalam transceiver. Ini akan membolehkan lebih banyak pemantauan berbutir dan pengurusan rangkaian proaktif.
Ciri keselamatan : Memandangkan keselamatan rangkaian menjadi yang paling utama, transceiver mungkin termasuk ciri keselamatan tertanam, seperti keupayaan penyulitan atau mekanisme pengesahan yang dipertingkatkan, untuk melindungi data di lapisan fizikal.
Penggunaan kuasa yang lebih rendah : Dengan peningkatan ketumpatan peralatan rangkaian dan peningkatan kos tenaga, kecekapan kuasa tetap menjadi matlamat reka bentuk kritikal. SFP masa depan akan terus memberi tumpuan kepada mengurangkan penggunaan kuasa setiap bit, menyumbang kepada pusat data yang lebih hijau dan perbelanjaan operasi yang lebih rendah.

C. Peranan dalam rangkaian 5G dan IOT

Proliferasi teknologi wayarles 5G dan perkembangan besar Internet of Things (IoT) mencipta tuntutan yang belum pernah terjadi sebelumnya terhadap infrastruktur rangkaian, dan modul SFP memainkan peranan penting dalam membolehkan transformasi ini.

5G backhaul : Modul SFP dan QSFP adalah penting untuk sambungan backhaul jalur lebar tinggi yang menghubungkan stesen asas 5G ke rangkaian teras. Oleh kerana rangkaian 5G berkembang, SFP kelajuan tinggi akan menjadi penting untuk mengendalikan trafik data yang besar yang dihasilkan oleh jalur lebar mudah alih yang dipertingkatkan, komunikasi latensi rendah yang boleh dipercayai, dan komunikasi jenis mesin besar-besaran.
Pengkomputeran tepi : Kebangkitan pengkomputeran kelebihan, yang membawa pemprosesan lebih dekat kepada sumber data, sangat bergantung pada sambungan berkelajuan tinggi, yang boleh dipercayai. SFP adalah asas dalam menghubungkan pusat dan peranti data kelebihan, memastikan latensi rendah untuk aplikasi IoT kritikal.
IOT Perindustrian (IIoT) : Dalam tetapan perindustrian, modul SFP yang mantap dan berkelajuan tinggi membolehkan penggunaan sensor dan peranti IIoT, memudahkan pengumpulan dan kawalan data masa nyata untuk kilang pintar dan sistem automatik.

D. Penggantungan dan kecekapan kuasa yang berterusan

Trend ke arah faktor bentuk yang lebih kecil dan penggunaan kuasa yang dikurangkan akan berterusan.

Jejak kaki yang lebih kecil : Walaupun SFP sudah padat, pemacu untuk ketumpatan pelabuhan yang lebih tinggi akan terus mendorong reka bentuk transceiver yang lebih kecil, yang membolehkan pengeluar peralatan rangkaian untuk membungkus lebih banyak sambungan ke ruang yang kurang.
Kecekapan tenaga : Penyelidikan dan pembangunan difokuskan untuk mengoptimumkan komponen optik dan elektrik dalam SFP untuk mengambil kuasa yang kurang semasa mengekalkan atau meningkatkan prestasi. Ini adalah penting untuk menguruskan pelesapan haba dalam persekitaran berkepadatan tinggi dan mengurangkan jejak karbon pusat data.

Kesimpulannya, teknologi SFP jauh dari statik. Ia adalah bidang yang dinamik yang terus berinovasi, mendorong sempadan kelajuan, kecekapan, dan kecerdasan untuk memenuhi tuntutan yang terus berkembang dari dunia yang saling berkaitan, dari pusat data hiperscale ke mencapai jarak jauh 5G dan IoT.

Ix. Kesimpulan

A. Rekap kepentingan dan fleksibiliti SFP

Sepanjang artikel ini, kami telah meneroka dunia modul SFP yang pelbagai, dari peranan asas mereka dalam rangkaian moden ke anatomi rumit dan pelbagai aplikasi mereka. Kami bermula dengan mengiktiraf SFP sebagai "tulang belakang" sambungan, membolehkan penukaran isyarat elektrik yang lancar untuk denyutan optik, dan sebaliknya. Sifat panas, padat, dan serba boleh mereka telah menjadikan mereka komponen yang sangat diperlukan dalam hampir setiap persekitaran rangkaian.

Kami menyelidiki pelbagai jenis, mengkategorikannya dengan kadar data (100Base, 1000Base), panjang gelombang/jarak (SR, LR, ER, BIDI, CWDM/DWDM), dan aplikasi khusus (Saluran Fiber, SONET/SDH). Evolusi dari GBIC ke SFP, dan kemudian kepada varian berkelajuan tinggi seperti SFP, QSFP, dan OSFP, menyoroti pemacu berterusan industri untuk jalur lebar dan kecekapan yang lebih besar. Kami melihat bagaimana modul-modul ini penting di seluruh pusat data, rangkaian perusahaan, telekomunikasi, rangkaian kawasan penyimpanan, dan juga tetapan perindustrian, menyediakan antara muka yang diperlukan untuk aliran data berkelajuan tinggi.

Selain itu, kami mengkaji pertimbangan penting untuk memilih SFP yang betul, menekankan keserasian, keperluan rangkaian, faktor persekitaran, dan peranan DDM/DOM yang tidak ternilai untuk pemantauan. Akhirnya, kami meliputi amalan terbaik untuk pemasangan, masalah masalah umum, dan kepentingan pembersihan dan keselamatan laser yang teliti.

B. Pemikiran terakhir mengenai peranannya dalam landskap rangkaian yang berkembang

Modul SFP, dalam pelbagai lelarannya, lebih daripada sekadar perkakasan; Ini adalah bukti modulariti dan kebolehsuaian yang diperlukan dalam dunia digital yang sentiasa dipercepatkan. Keupayaannya untuk menyediakan sambungan yang fleksibel, berskala, dan kos efektif telah membolehkan infrastruktur rangkaian berkembang tanpa overhauls yang berterusan dan mengganggu. Seperti yang kita lihat pada masa akan datang, trend ke arah kelajuan yang lebih tinggi (800 Gbps dan seterusnya dengan SFP-DD, QSFP-DD, OSFP), integrasi ciri-ciri canggih seperti diagnostik dan keselamatan yang dipertingkatkan, dan peranan penting dalam membolehkan rangkaian yang berterusan.

Transceivers yang kecil, namun berkuasa ini akan terus berada di tengah -tengah dunia yang saling berkaitan, dengan senyap memudahkan aliran data besar -besaran yang menguasai segala -galanya dari pengkomputeran awan ke sistem autonomi.

C. Panggil ke tindakan/bacaan selanjutnya

Memahami modul SFP adalah langkah asas bagi sesiapa yang terlibat dalam reka bentuk, penempatan, atau penyelenggaraan rangkaian. Untuk memperdalam pengetahuan anda, pertimbangkan untuk meneroka:

Dokumen MSA khusus : Untuk spesifikasi teknikal terperinci.
Matriks keserasian vendor : Untuk memastikan integrasi lancar dengan peralatan anda yang sedia ada.
Piawaian kabel gentian optik : Untuk memahami nuansa jenis serat yang berlainan dan kesannya terhadap prestasi SFP.
Teknologi transceiver yang muncul : Perhatikan perkembangan dalam 800g dan seterusnya untuk terus mendahului lengkung dalam evolusi rangkaian.
